| Описание |

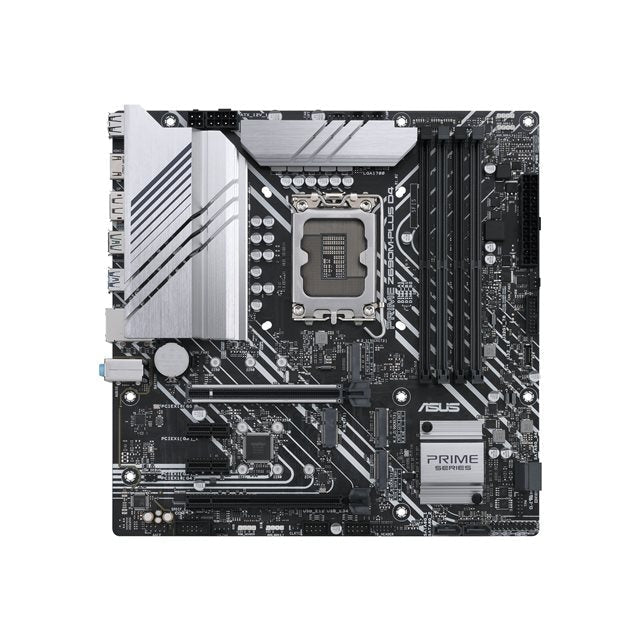

| Дънните платки от серията Prime на ASUS са експертно разработени, за да разгърнат пълния потенциал на процесорите Intel от 12-о поколение. Отличавайки се със стабилен дизайн на захранването, цялостни решения за охлаждане и интелигентни опции за настройка, Prime Z690M-Plus D4 предоставя на потребителите и на строителите на компютри "направи си сам" редица опции за настройка на производителността чрез интуитивни функции на софтуера и фърмуера. |
| Особености на продукта |
-
Гъвкавост
Вширокообхватното управление е в основата на серията ASUS Prime. Дънната платка Prime Z690 разполага с гъвкави инструменти за настройка на всеки аспект на вашата система, което позволява настройване на производителността, така че да съответства идеално на начина ви на работа, за да увеличите производителността.
-
Всеобхватна енергийна ефективност
Устройството за обработка на енергията (EPU) автоматично оптимизира консумацията на енергия и максимизира икономията на енергия с режима Away - интелигентна настройка, която създава екстремен сценарий за пестене на енергия чрез изключване на неизползваните контролери за входно-изходни операции.
-
Гъвкави контроли за въздушно и течно охлаждане
Софтуерът ASUS Fan Xpert 4 осигурява цялостен контрол върху вентилаторите и охладителя "всичко в едно" (AiO). Независимо дали охлаждате с въздух или вода, режимът за автоматична настройка интелигентно конфигурира всички параметри с едно кликване. Има и режим Extreme Quiet, който намалява всички скорости на вентилатора под минималната по подразбиране, за да поддържа системата ви тиха, когато изпълнявате леки задачи. Вентилаторите и охладителят AiO могат да се управляват и чрез UEFI BIOS.
-
Прецизен цифров контрол на захранването
Модулът за регулиране на напрежението (VRM) на Digi осигурява контрол в реално време върху спада на напрежението, като автоматично превключва честотата и настройките за енергийна ефективност. Той също така ви позволява да настройвате прецизно процесора си за максимална стабилност и производителност.
-
UEFI BIOS
Прочутият ASUS UEFI BIOS предоставя всичко необходимо за конфигуриране, настройка и настройване на вашата система. Той предлага интелигентно опростени опции за начинаещи в областта на PC DIY, както и изчерпателни функции за опитни ветерани.
-
Усъвършенствана настройка за сериозни туитъри
Интуитивният режим Advanced, предлаган чрез UEFI, ви позволява да поемете пълен контрол. Вградената функция за търсене улеснява намирането на опции, а различните разширени функции ви позволяват интелигентно да правите нюансирани настройки, така че да можете да наберете производителността точно както искате.
-
Бърза и лесна настройка
Ез режимът показва важни настройки и статистически данни, а също така предлага ръководени съветници, функционалност за плъзгане и пускане и прилагане на важни настройки с едно кликване - всичко това ви помага да настроите и пуснете в действие платформата си за нула време.
-
Интуитивен графичен контрол на вентилатора
Прецизирайте индивидуалните настройки на вентилатора, като просто плъзнете крива с мишката.
-
EZ XMP
Подобрете производителността на DRAM с едно кликване.
-
Режим на включване/изключване на Aura (Stealth)
Лесно активирайте или деактивирайте осветлението Aura RGB, за приглушен естетически ефект.
-
Охлаждане
Серията Prime Z690 е проектирана с множество вградени радиатори и набор от хибридни хедери за вентилатори, за да гарантира, че вашата конфигурация ще остане хладна и стабилна при интензивни натоварвания.
-
VRM радиатори и висококачествени термични подложки
Двата масивни VRM радиатора и висококачествените термични подложки подобряват топлоотдаването от MOSFET и дроселите за по-добра ефективност на охлаждането.
-
Охлаждане по дизайн
Серията Prime Z690 разполага с цялостен контрол на охлаждането, който може да се конфигурира чрез софтуера Fan Xpert 4 или чрез UEFI BIOS.
-
Многобройни източници на температура
Всеки хедър може динамично да се позовава на три термодатчика. Fan Xpert 4 ви позволява да картографирате температурата на поддържаните графични карти на ASUS, за да оптимизирате охлаждането за интензивни задачи, свързани с графичния процесор и централния процесор.
-
Заглавие за помпа AIO
Специализирано PWM/DC заглавие за самостоятелни настройки за водно охлаждане.
-
Интелигентна защита
Специализирана интегрална схема защитава всяко заглавие за вентилатор от прегряване и претоварване по ток.
-
4-Pin PWM/DC вентилатор
Всеки вграден хедър поддържа автоматично разпознаване на PWM или DC вентилатори.
-
Производителност
Серията Prime Z690 е създадена, за да се справи с допълнителните ядра и увеличената пропускателна способност на процесорите Intel от 12-то поколение. Дънните платки ASUS Z690 осигуряват всички основи за повишаване на ежедневната производителност, така че вашата система ще бъде готова за действие със стабилно захранване, интуитивно охлаждане и гъвкави опции за трансфер.
-
Захранващ дизайн
Стабилното захранване е от съществено значение за извличане на всяка частица от производителността на процесорите Intel от 12-то поколение. Prime Z690M-Plus D4 е пригодена да задоволява изискванията на тези процесори с висок брой ядра.
-
ProCool конектори
Присъединителните конектори увеличават връзката на дънната платка с PSU с 4-пинови 8-пинови конектори, които предават 12 волта захранване директно към процесорите. Всяко гнездо е снабдено със солидни щифтове, които могат да поемат повече ток, отколкото конекторите с кухи щифтове.
-
10 1 DrMOS
VRM с 10 1 DrMOS осигурява мощността и ефективността, които най-новите процесори на Intel изискват.
-
ASUS OptiMem II
Ревизии в маршрутизацията на трасето на дънната платка осигуряват на най-новите процесори на Intel неограничен достъп до пропускателната способност на паметта. Технологията ASUS OptiMem II внимателно картографира пътищата на сигналите на паметта през различните слоеве на печатната платка, за да намали виасите, и добавя екраниращи зони, които значително намаляват пресичанията.
-
DDR4 5333 (OC)
Усъвършенстванията в дизайна на маршрутизацията на следите осигуряват на най-новите процесори на Intel разширен достъп до честотната лента на паметта. Технологията ASUS OptiMem II внимателно картографира трасетата на сигналите на паметта през различните слоеве на печатната платка, за да намали разстоянието на трасето, и добавя екраниращи зони, които значително намаляват пресичането.
-
Три M.2 слота (до 64 Gbps)
Приемникът Z690M-Plus D4 предлага общо три M.2 слотове, които поддържат скорости на пренос на данни до 64 Gbps чрез PCIe 4.0, което позволява по-бързо зареждане и време за зареждане на приложения с операционни системи или дискове с приложения.
-
Слот PCIe 5.0
Процесорите Intel от 12-о поколение въвеждат на пазара поддръжка на PCIe 5.0. PCIe 5.0 предлага два пъти по-висока скорост на пренос на данни от PCIe 4.0, което го прави достатъчно надежден, за да се справи с нови задачи с голям обем данни. PCIe 5.0 носи и други предимства, като например електрически промени за подобряване на целостта на сигнала, обратно съвместими CEM конектори за карти за вграждане и обратна съвместимост с предишни версии на PCI Express.
-
Поддръжка на Thunderbolt 4
Prime Z690M-Plus D4 разполага с поддръжка на Thunderbolt 4 чрез вграден хедър. С най-новата сертифицирана от Intel допълнителна карта ASUS ThunderboltEX 4 тя може да даде възможност за двупосочни скорости до 40 Gbps с един кабел. Освен това тази карта има функция за верижна връзка за свързване на няколко екрана и поддържа дисплей с резолюция до 8K. Тя също така може да осигури до 100 W мощност за бързо зареждане на устройства.
-
Intel 1 Gb Ethernet
Intel Ethernet Connection I219-V намалява натоварването на процесора и предлага изключително висока TCP и UDP пропускателна способност за по-бърз и плавен трансфер на данни.
-
M.2 слот (ключ E)
Дънната платка Prime Z690M-Plus D4 се предлага заедно с M.2 Slot (ключ E), който може да поддържа Wi-Fi/BT тип 2230 и модул Intel CNVi (интегриран Wi-Fi/BT).
|
| Общо |
| Тип на продукта |
Дънна платка - micro ATX |
| Тип на чипсета |
Intel Z690 |
| Сокет за процесори |
Сокет LGA1700 |
| Макс. количество процесори |
1 |
| Съвместими процесори |
(поддържа 12-то поколение Intel Core / Pentium Gold / Celeron) |
| Поддържана оперативна памет |
| Максимален размер |
128 GB |
| Технология |
DDR4 |
| Тлок на шината |
2400 MHz, 2133 MHz, 2800 MHz, 3000 MHz, 2666 MHz, 2933 MHz, 3400 MHz (O.C.), 3333 MHz (O.C.), 3466 MHz (O.C.), 3733 MHz (O.C.), 3600 MHz (O.C.), 3866 MHz (O.C.), 4000 MHz (O.C.), 4133 MHz (O.C.), 4400 MHz (O.C.), 4266 MHz (O.C.), 4600 MHz (O.C.), 4700 MHz (O.C.), 4800 MHz (O.C.), 3200 MHz, 5000 MHz (O.C.), 5333 MHz (O.C.), 5133 MHz (O.C.)) |
| Поддържана проверка на интегритета на RAM |
Не-ECC |
| Регистрирана или буферирана |
Небуферирана |
| Функции |
Двуканална архитектура на паметта, Intel Extreme Memory Profiles (XMP) |
| Аудио |
| Тип |
HD Audio (8-канал) |
| Съответстващи стандарти |
Аудио с висока разделителна способност |
| LAN |
| Мрежови интерфейси |
Gigabit Ethernet |
| Разширение / свързаност |
| Слотове за разширение |
1 x CPU
4 x DIMM 288-pin
1 x PCIe 5.0 x16
1 x PCIe 4.0 x16 (режим x4)
2 x PCIe 3.0 x1
1 x M.2 гнездо (за безжичен модул Intel CNVi) |
| Интерфейси за съхранение |
SATA-600 -контакти: 4 x 7pin Serial ATA - RAID 0 / RAID 1 / RAID 10 / RAID 5
PCIe 4.0 -контакти: 2 x M.2 - RAID 0 / RAID 1 / RAID 5
SATA-600 / PCIe 4.0 -контакти: 1 x M.2 - RAID 0 / RAID 1 / RAID 5 |
| RAID Features |
Intel Rapid Storage Technology |

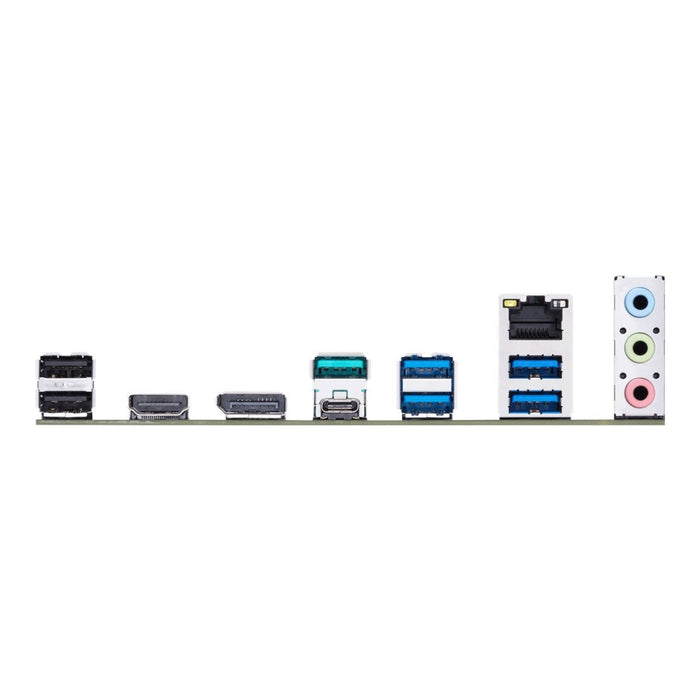

| Interfaces |
1 x audio line-в - минижак
1 x аудиолиния-изход - минижак
1 x микрофон - минижак
1 x DisplayPort
1 x HDMI
1 x LAN (Gigabit Ethernet)
1 x USB-C Gen2x2
1 x USB 3.2 Gen 2
4 x USB 3.2 Gen 1
2 x USB 2.0 |
| Вътрешни интерфейси |
4 x USB 2.0 - хедър
1 x USB-C Gen 1 - хедър
2 x USB 3.2 Gen 1 - хедър
1 x аудио - хедър
1 x SPI - хедър
1 x серийни - хедър
1 x SPDIF out - хедър
1 x Thunderbolt - хедър |
| Захранващи конектори |
4-пинов ATX12V конектор, 24-пинов основен захранващ конектор, 8-pin ATX12V конектор |
| Функции |
| Тип BIOS |
AMI |
| Функции на BIOS |
UEFI BIOS, ASUS EZ Flash 3 |
| Спане/събуждане |
Събуждане при LAN (WOL), събуждане при PME |
| Функции на хардуера |
Презареждане на жака, ASUS Q-Design, ASUS TurboV EVO, Q-DIMM, ASUS EZ DIY, Q-Slot, CrashFree BIOS 3, технология за откриване на аудио жак, ASUS EPU (Energy Processing Unit), Intel Turbo Boost Technology 2.0, ASUS DIGI VRM, Preboot eXecution Environment (PXE), ASUS Stainless Steel Back I/O, LANGuard, ASUS Overvoltage Protection, ASUS Fan Xpert 4, ASUS SafeSlot, Intel Optane Memory Ready, ASUS 5X Protection III, ASUS ProCool, Intel Turbo Boost Max Technology 3.0, ASUS Aura Sync, ASUS OptiMem II, Armoury Crate, 10 1 DrMOS захранващи стъпала |
| Други |

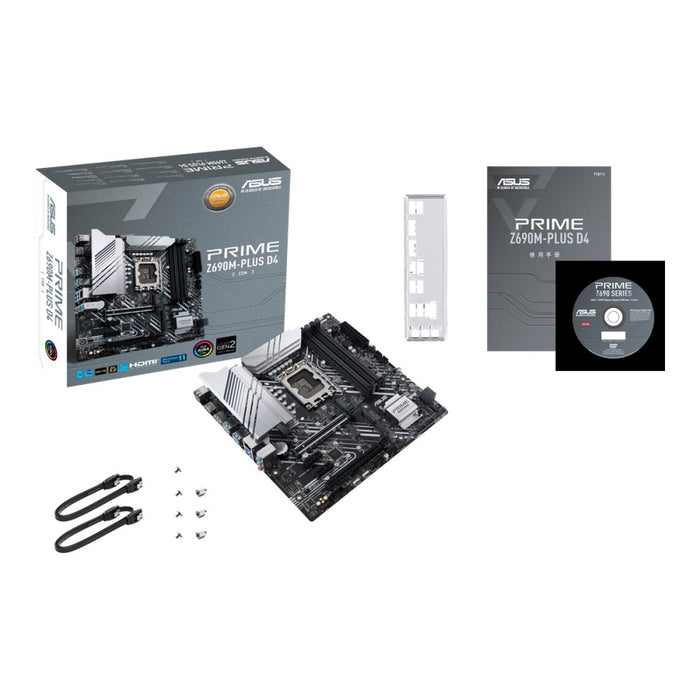

| Включени аксесоари |

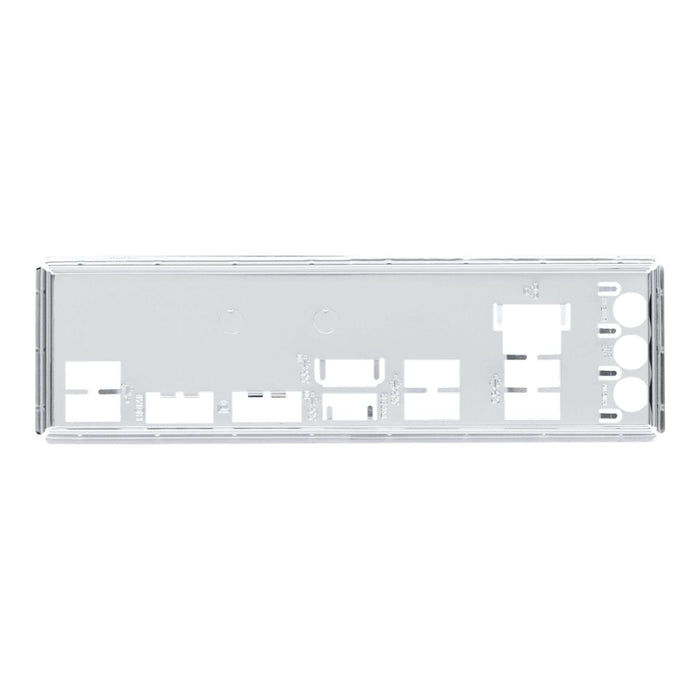

Задна плоча за I/O, 2 x M.2 винтове |
| Включени кабели |
2 x Serial ATA кабел |
| Включен софтуер |
Драйвери и помощни програми, ASUS CPU-Z, ASUS AI Suite III, ASUS EZ Flash 3, WinRAR, Norton AntiVirus (пробна версия) |
| Широчина |
24.4 cm |
| Гълбина |
24,4 cm |
